干簧管(磁簧開關)使用注意事項

從處理引線腳成型、外部磁場干擾、干簧管保護、沖擊及震動、安裝(焊接及錫焊)等多個方面來說明干簧管(磁簧開關)的使用注意事項。

引線腳成型(剪切或彎曲)

  • 剪切或彎曲干簧管的引線腳時必須極度小心,以免施加不適當的應力而使玻璃-金屬密封受到損毀。適當的夾緊工具是必須使用的(見圖一)
    干簧管(磁簧開關)引線腳成型

  • 引腳線的剪切或彎曲時與玻璃封殼末端的建議距離(圖一重的尺寸‘1’)為微型干簧管,(玻璃封殼長度9~20mm)最小3mm,大型干簧管(玻璃封殼長度30mm以上)最小8mm。

  • 由于外部引線角剪短,啟動及釋放AT(安培匝數)值將增加,設計時請考慮該因素(見圖2)。相似地,外部引線腳地彎曲亦將增加AT值



安裝(焊接及錫焊)

  • 遇到溫度及過長暴露時間可能會導致玻璃-金屬密封損傷(開裂、泄漏等),因此必須采用快速及可靠的焊接技術(過程)。建議的焊接條件為:手焊時280~300°C,波焊時250至300°C。

  • 當焊接干簧管引腳線時,焊接電流產生的電磁場能使開關工作,從而引起觸點損壞。焊接時必須采取特別的保護措施,考慮焊接電流、電壓及時間。千萬不要同時焊接干簧管的兩只引腳線。
    干簧管(磁簧開關)磁安裝(焊接及錫焊)
  • 當安裝到印刷電路板(PCB)上時必須注意PCB板的變形及熱膨脹特性,由這些因素引致的應力亦可能損傷干簧管的玻璃-金屬密封。

  • 當在PCB板上安裝干簧管時,建議形成引線角并在PCB板與干簧管之間留下適當空間,或者將干簧管插入PCB板種的開口(切口)種(見圖三)



沖擊及震動

  • 當干簧管從30cm以上的高出跌落一硬表面(地面)時,其電氣特性(啟動、釋放等)將被改變。在一干簧管跌落后,以及在實際使用前,檢查并確保其特性仍處于可接受的極限以內。這一措施亦適用于干簧管被施加了拉伸應力或扭曲應力的情況。
  • 不準將干簧管用于比其規(guī)定諧振頻率以上的場合。



干簧管保護

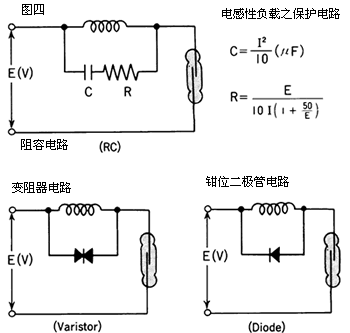

  • 電感性負載
    當將干簧管用于感性負載,例如電動機÷繼電器線圈、螺線管等,其觸點在(負載電路)觸點開路時將加有高感生電壓。這種(瞬態(tài))高感生電壓可能會損害干簧管或者明顯地降低干簧管地壽命。因此建議采用保護電路,例如阻容(吸收)電路、變阻器或鉗位二極管電路(見圖四)。

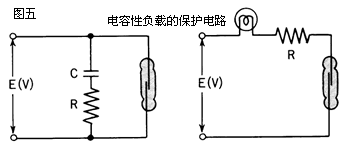

  • 電容性負載
    當將干簧管用于電容性負載例如電容器、白熾燈或者長電纜(結束)時,其觸點將受到大浪涌電流地沖擊。因此建議采用浪涌抑制器或者限流電阻保護電路(見圖五)。



外部磁場干擾

  • 當干簧管及其激勵磁鐵或線圈安裝在接近如鋼板、變壓器燈強磁場干擾源地地方時,干簧管地工作特性將被改變且有可能出現誤動作。各種特定場合地影響是各不相同地,因此對一給定應用種各種可能存在的干擾(相互作用源)必須予以研究。

  • 當在一很靠近地位置上使用多個干簧管,亦可能會出現類似磁場干擾,引致工作特性改變及誤動作。若發(fā)現存在這種干擾,則干簧管之間必須分隔15mm以上距離。
