干簧管 HYR-1559
干簧管HYR-1559為高電壓型干性開關，這種磁簧開關額定切斷電壓為1000至2000V。具有可切斷高達10~15KV額定電壓的干簧管亦有供應，體積較大。作為磁性開關的一種，干簧管開關HYR-1559耐電壓大約是250?500V，可用于CT掃描儀相關設備、光通信設備、光設備(如傳真、X射線）等。
特點
- 高切斷電壓
規格參數
| 項目 | 參數 |
|---|---|
| 觸點形式 | 1A |
| 觸點位置 *1 | C |
| 觸點材料 | 釕 *3 |
| 觸點最大額定功率 | 10W |
| 最大開關電壓 | 500VDC |
| 最大開關電流 | 0.5A |
| 最大初始觸點電阻 | 200mΩ |
| 啟動值 (AT) | 15-50 |
| 最小釋放值 (AT) | 5 |
| 最小切斷電壓 *2 | 1,500VDC |
| 最大觸點電容 | 0.4pF |
| 最小絕緣阻抗 | 1010Ω |
| 典型諧振頻率 | 4.8kHz |
| 電氣壽命（阻抗負載） |
108 (10mVDC, 10μA) 5x106(250VDC,10mA) |
| 特點 | 高電壓型開關 |
- C: 中心間隙 O: 偏離中心間隙
- 切斷電壓規范以接通靈敏度為25AT或更高值為基礎。靈敏度低于25AT之開關資料，請向華壬電子查詢。HYR4000、HYR5000、HYR9000系列規定以最低AT接通靈敏度為基礎。
- 銠層上覆蓋一層氧化釕。
- 鉑層上覆蓋一層氧化釕。

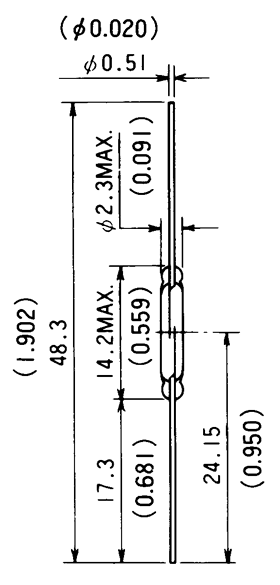

外形尺寸
 |
測試線圈 TC-0502 |
尺寸 |
||||||
|
 |
