門磁 PS-2021/PS-2022
門磁PS-2021、PS-2022屬于可專用于金屬卷簾門的門磁開關，表面貼裝型高架門接觸，采用鎧裝電纜的導線，拉絲鋁表面處理。磁性開關PS-2021為常開型，門磁開關PS-2022為轉移型，兩者最大工作距離為76.2mm。
特點
- 鎧裝電纜，C型
- 壓鑄鋁合金外殼
- 表面貼裝
- 螺絲安裝
規格參數
| 項目 | 說明 | |
|---|---|---|
| 型號 | PS-2021 | PS-2022 |
| 功率(W) | 20 | 3 |
| 電壓(DCA) | 200 | 100 |
| 電流(DCA) | 0.5 | 0.25 |
| 耐壓(DVC) | 200 | 200 |
| 阻抗(W) | 0.3 | 0.2 |
| 開關形式 | x | Y |
| 動作距離 | 76 | 76 |
| 連線形式 | 金屬鎧甲/護管導線 | |
| 固定方式 | 螺絲 | |
| 抗振性 | 頻率10~55HZ，振幅1.52mm，時間為120分鐘 | |
| 耐沖擊性（最?。?/td> | 30G | |
| 機械壽命 | 108 | |
| 安全標準（UL） | 94-HB | |
- 標識"x"-----常開型，磁鐵靠近，觸點閉合 "Y"-----觸點形式為單級雙投型(轉移型)
- 使用環境溫度：-10° -- +60°C; 環境濕度：RH80%以下
- 注意事項：不小心掉落地上的開關，必須重新檢測動作距離，并檢查開關部位的干簧玻璃管是否破裂

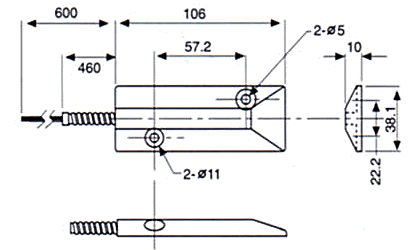

外形尺寸
 |
