干簧管壽命

         干簧管壽命隨著切換環境的不同可能存在很大差異。經過多年的發展，干簧開關已作了許多改善，對提高其可靠性起了關鍵作用。

        磁簧開關由于具有密封性能和無易損件，因此可以切換空載或信號負載數十億次，并且多數情況下接觸電阻的變化最小。實際上，接觸電阻經常大約下降5至10毫歐。

        不同型號的干簧開關，玻璃體長度從7mm至50mm，能切換納伏至10,000伏電壓，電流從飛安至5安，直流至6GHz頻率?？偟膩碚f，華壬提供應用于傳感器或繼電器的干簧開關，其觸點包括汞觸點、鎢觸點、銠觸點、釕觸點等等。這些不同的干簧開關與一定的應用相適配。

        如果您要優化磁簧開關使用壽命，一定要在實際負載中測試您的電路以取得您所需的壽命。尤其在切換電感、電容或突入電流負載時。

干簧管壽命測試

        干簧管壽命檢測是一種破壞性試驗，通過對磁簧開關進行不同組合的電壓、電流和工作頻率，以確保產品可靠性。 壽命試驗過程中測試的參數是OAT、RAT、以及操作和釋放時間。

測量參數

• 測試電流 - 磁簧開關的特定額定電流
• 測試電壓 - 磁簧開關的特定額定電流額定電壓
• 操作時間- 監控工作時間為1毫秒，2ms的接觸
• 發布時間 - 監測1毫秒，1毫秒接觸中斷
• 工作頻率 - 占空比為50％，1至25赫茲標準尺寸的磁簧開關和25至125Hz用于微型磁簧開關
• 接觸電阻 - 小于5％的測試負載
• 線圈驅動 - 超載25％

失效準則

• 接觸時，接觸電阻測試負載超過5％
• 在接觸終端時，接觸電阻小于500％的測試負載
• 操作過程中"make"或“break”失敗
• 磁簧開關焊縫

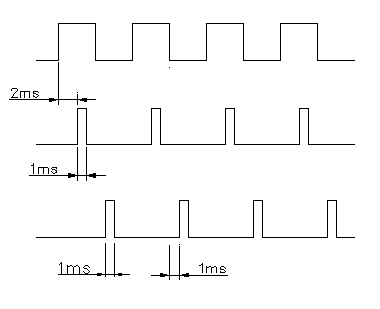

視窗

        在測試環境的建立所需的負載電流和電壓，以便干簧管進行連續的“make”和“break”操作。當運行時，額定電流流過的簧片開關進行連接，中斷操作發生時的觸點是斷開的，沒有電流流過。通過磁簧開關的斷開觸點的額定電壓在這期間依然存在。

        "make"失敗能通過監測簧開關的狀態識別，線圈通電后2毫秒，連續1毫秒。 如果在1毫秒監視窗口中，舌簧開關的"break"或不能閉合，則它被認為是一個"make"失敗。

        重復該過程，通過壽命試驗，預期的操作數，直至該磁簧開關出現故障。 在此期間的接觸電阻監測能夠時刻了解干簧管在負載下的實際情況。

        具體參數縮寫請參看干簧管參數說明。
