光電傳感器 OZ-111401
光電傳感器OZ-111401屬于斷繼器型,，由IC-OC(開式集電極，光敏IC)輸出。光學傳感器OZ-111401可用于游樂設備和自動售貨機的通過檢測，如售票機、硬幣和存折。
特點
- 接收、發送裝置
- 已調整的類型
- 低耗費
- 斷繼器型
- 光敏斷繼器感應系統有接收和發送裝置
- 感應距離達到1米(40 英寸)
- 內建調制電路和TTL/CMOS兼容輸出
- 敏感度調節器（可選）
- LED隊列指示器（可選）
- 開式集合器輸出
規格參數
| 縫隙寬度 | 0.4mm min |
|---|---|
| 輸出類型 | IC-OC(開式集電極，光敏IC) |
| 尺寸(L x W x H) | 11 x 12 x 35mm |
光學特征
| 光電發射體元件 | 紅外 LED (燈光調節) |
|---|---|
| 光電探測器元件 | NPN 光敏晶體管 |
| 輸出 | LED開表示晶體管開 |
| 隊列指示器 | 紅色 LED |
| 靈敏度 | 可轉動調整到 1 pot |
| 環境照明 | 3,000LX Max. |
可用模式
| 項目 | 類型 | 備注 | ||
|---|---|---|---|---|
| OZ-111401 | OZ-112402 | OZ-113403 | ||
| 紅色LED 指示器 | 提供 | 提供 | 不提供 | At output ON |
| 靈敏度調整片 | 提供 | 不提供 | 不提供 | 1 Turn TRM. |
| 輸出形態 |
NPN Tr 通用輸出 |
NPN Tr 通用輸出 |
NPN Tr 開式集合器 |
|
| 震動 | 10 ~ 55 ~ 10Hz, 1.5 mm震幅 | |||
| 碰撞 | 30G或更多 | |||
連接器
| 針頭 (AMP) | |
|---|---|
| 光電發射體 | 175768-3 |
| 光電探測器 | 175768-3 |

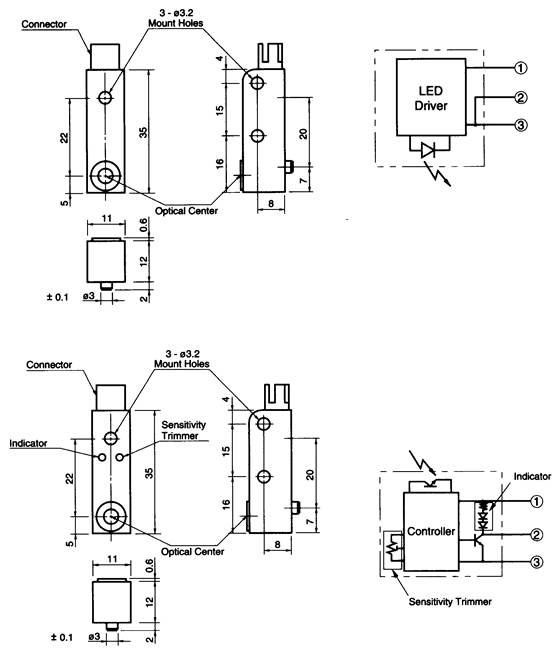

外形尺寸
 |
|
容許誤差: +/-0.3 單位為mm (1mm = 0.0394 inches) |
插腳引線示意 |
|
 |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 10V |
| 施加電壓輸出 | VT | 10V |
| 輸出電流 | IOUT | 50mA |
| 工作溫度 | Topr | -10° ~ +60°C |
| 貯存溫度 | Tstg | -20° ~ +80°C |
| 工作濕度 | Hopr | 20 ~ 85%RH |
| 準存濕度 | Hstg | 5 ~ 90%RH |
電氣特性
| 項目 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 | |
|---|---|---|---|---|---|---|---|
| 電源電壓 | VCC | 波動 P-P 5% Max | 4.75 | 5.0 | 5.25 | V | |
| 電源電流 | 發射器 | ICC | 平均, VCC=5V | - | - | 50 | mA |
| 探測器 | ICC | 平均, VCC=5V, VOUT=OPEN | - | - | 30 | mA | |
| 額定負載電壓 | VT | 3 | 5 | 7 | V | ||
| 額定輸出電流 | IOUT | - | - | 30 | mA | ||
| 低輸出電壓 | VOL | VCC=5V, Output Tr:On, Load 1 kW | - | - | 0.4 | V | |
| 高輸出電壓 | VOH | VCC=5V, Output Tr:Off, Load 1 kW | 4.5 | - | - | V | |
| 響應時間 |
tPHL tPLH |
VCC=5V, Load 1 kW | - | - | 3 | mS | |
| 檢測距離 | L |
ø4mm Min. 檢測物體: 不透明 |
50 | - | 1000 | mm | |
